特点
使用DC18V~40V电源入力。
驱动电流最高达每相4.0A。
使用定电流单极性驱动方式，可搭配六线式或八线式二相步进马达。
可微步进到51,200步/圈之解析度
使用一般二相步进马达即可做微步进驱动。
输出入端均使用光藕合器隔离，避免干扰。
解析度有200, 400, 500, 800, 1000, 1600, 2000, 3200, 5000, 6400,
10000, 12800, 25000, 25600, 50000, 51200。
马达噪音低，运转平順。
马达溫升低，振动低。
规格
|
品名/型号 |
MDC2116 |
|
使用电源 |
DC18V~40V@4A |
|
驱动电流 |
0.5A ~4.0A/相 |
|
解析度 |
200, 400, 500, 800, 1000, 1600, 2000, 3200, 5000, 6400, |
|
控制模式 |
单脉波(1P), 双脉波(2P) |
|
自自电流下降 |
7 ~ 60% |
|
最大脉波速度 |
500K Hz |
|
脉波宽度 |
3us(Min) |
|
方向响应时间 |
20us(Min) |
|
输入讯号 |
+4 ~ +10V , ＜20mA |
|
输入讯号阻抗 |
220Ω |
|
输出讯号 |
开集极回路, 24V, 10mA(Max) |
|
杂讯隔离 |
光耦合器 |
|
工作溫度 |
0 ~ +40℃ |
|
工作湿度 |
＜85% RH |
|
尺寸(mm) |
133.5(L)*90(W)*41.5(H) |
|
重量（g） |
335g |

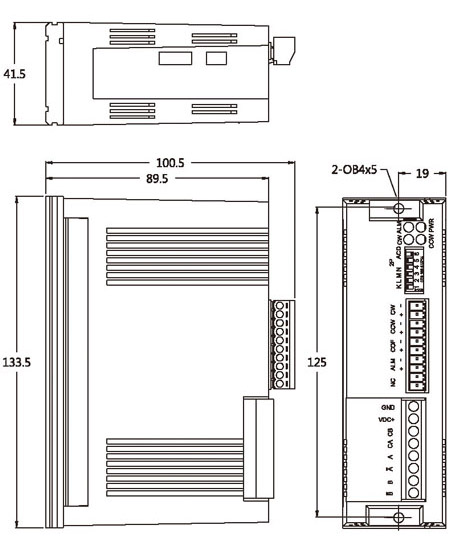

外观尺寸
接线图
